Сканеры

Обратном процессе — преобразовании документа или изобра­жения в цифровую форму. Для этого служат устройства, называемые сканерами.

Сканеры подобны устройствам копирования, только вместо печати копии сканер передает оцифрованные данные в компьютер. Сканеры можно разделить на несколько групп: по типу интерфейса, способу формирования сигнала и типу сканируемых документов. После сканиро­вания документа с помощью специальных программ данные передаются в компьютер для об­работки, т.е. сканированное изображение можно сохранить в виде файла.

Ручные сканеры

Самый старый тип сканеров разработан в конце 80-х годов фирмами Logitech и Genius. В основу работы ручных сканеров положен процесс регистрации отраженных лучей светодиодов от поверхности сканируемого документа. Пользователь медленно перемещает сканер по поверхности документа, а отраженный луч принимается с помощью линз и преобразуется в цифровую форму. Поток данных со сканера с помощью программного обеспечения преобра­зуется в цифровое изображение. Различные типы сканеров могут регистрировать черный или белый цвета, оттенки серого, а современные модели ручных сканеров могут работать с цве­том глубиной до 24-бит (16,7 млн цветов).

Интерфейсы ручных сканеров

Первые модели ручных сканеров подключались к компьютеру с помощью интерфейсной карты, которой необходимо было выделять отдельное прерывание, канал прямого доступа к памяти и адрес ввода-вывода. В настоящее время практически все устройства этого класса подключаются к параллельному порту, освобождая таким образом необходимые ресурсы.

Преимущества ручных сканеров

Низкая стоимость. Поскольку в ручных сканерах в качестве позиционирующего модуля выступает пользователь (именно он самостоятельно перемещает сканер по поверхности сканируемого документа)» отпадает необходимость в этом дорогом элементе.

Портативность. С появлением ручных сканеров, подключаемых к параллельному пор­ту, их можно использовать как с настольными, так и с портативными компьютерами.

Сканирование книг без их повреждения. С помощью ручного сканера можно отскани­ровать книгу, не сгибая и не разрывая ее. Это особенно важно при сканировании ста­ринных книг или древних манускриптов.

Недостатки ручных сканеров

Отсутствие механизма позиционирования. Поскольку скорость перемещения сканера определяется пользователем, трудно добиться равномерного перемещения сканера по всей поверхности документа. Отсюда и возникают проблемы с качеством оцифрованного изображения. Некоторые производители выпускают специальные лотки для правильного расположения и более равномерного перемещения сканера по поверхности оригинала.

Оригинал по размерам больше сканера. Это еще один существенный недостаток руч­ных сканеров. Для решения этой проблемы используется специальная программа, с помощью которой можно "сшить" отсканированные полосы изображения.

Листопротяжные сканеры

Постепенно ручные сканеры вытесняются сканерами, которые используют иную техноло­гию сканирования, но сохраняют ту же относительно невысокую цену. Речь идет о сканерах, использующих устройство подачи оригинала относительно неподвижного блока сканирова­ния, Эта технология применяется в современных факс-аппаратах. Чаще всего эти типы скане­ров могут работать с документами формата Letter или А4.



Преимущества листопротяжных сканеров

Простота подключения. Чаще всего эти сканеры подключаются к параллельному порту.

Низкая стоимость. Устройство подачи оригинала имеет несложную конструкцию, поэтому добавление этого узла не намного увеличивает стоимость сканера.

Размер. Листопротяжные сканеры отличаются небольшими размерами, так что их можно отнести к портативным устройствам.

Недостатки листопротяжных сканеров

Ограничение на разрешение, накладываемое механизмом сканирования. В настоящее время появились устройства с лазерным блоком сканирования, но этот тип сканеров ограничен разрешением 400 dpi.

Ограничения на оригинал. На сканируемый оригинал накладываются ограничения, аналогичные ограничениям в факс-аппаратах. Например, нельзя отсканировать нера­зорванную книгу, а также прозрачные пленки или слайды.

Несмотря на описанные ограничения, некоторые производители принтеров выпускают модуль сканирования, который работает по листопротяжному принципу. В последнее время появились модели сканеров описанного типа, в которых можно сканировать прозрачные пленки или слайды.

Насстольные сканеры

«Извлеките» из копировального аппарата тонер, барабан и устройство подачи бумаги, "добавьте" компьютерный интерфейс — и вы получите настольный сканер. Как и в других типах сканеров, в них используется отраженный от оригинала луч. Но в отличие от ручных и листопротяжных устройств, настольные модели имеют более точный механизм регистрации отраженного луча. В этих моделях луч проходит более длинный путь после и даже до скани­рования, поскольку для сканирования цветных изображений он проходит через светофильтры для разложения на красную, зеленую и голубую составляющие.

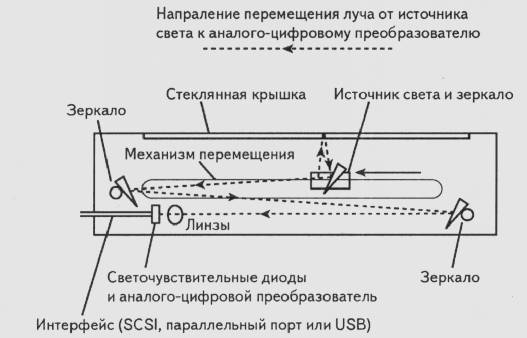

Луч света падает на оригинал, отражается от него и через систему зеркал попадает на све­точувствительные диоды, где преобразуется в электрический сигнал. Этот сигнал поступает на аналого-цифровой преобразователь, где конвертируется в сигнал, представляющий собой пиксели оригинала (черные, белые, оттенки серого или цветные). Эта цифровая информация передается в компьютер для дальнейшей обработки.

Преимущества настольных сканеров

Возможность сканировать практически любой оригинал. Настольные сканеры, как и копировальные аппараты, могут сканировать оригиналы различного размера — от ми­ниатюр до документов широко используемых форматов, а также книг. При установке дополнительного модуля появляется возможность сканирования прозрачных пленок, негативов и слайдов. Большинство этих модулей предназначено для сканирования слайдов шириной 35 мм.

Высокое разрешение. В настольных сканерах всегда используется два типа разреше­ния — оптическое и интерполированное. Оптическое разрешение описывает возможно­сти аппаратной (оптической) части сканера. Для увеличения четкости деталей оригинала применяются специальные программные алгоритмы, которые обеспечивает драйвер ска­нера. Это второе разрешение называется интерполированным. Обычно оно увеличивает максимальное разрешение сканера до 4х. Например, оптическое разрешение сканера 600dpi, а максимальное интерполированное — 2 400 dpi Поскольку это интерполиро­ванное разрешение обеспечивается программными методами, при его использовании ка­чество сканированного оригинала может быть неудовлетворительным. Но практически все модели сканеров обеспечивают приемлемое качество при интерполированном раз­решении. Нельзя применять интерполяцию при сканировании слайдов 35 мм.



Недостатки настольных сканеров

Большие размеры. Настольный сканер формата А4 имеет размеры как минимум 210х297 мм и занимает значительную часть рабочего пространства.

Ограничения на прозрачные оригиналы. Практически все настольные сканеры среднего и высшего уровня комплектуются модулем для сканирования прозрачных пленок или слайдов. Однако приемлемое качество достигается только при сканировании ори­гиналов больших размеров. Не всегда качество сканирования фотонегативов 35 мм сможет вас удовлетворить.

Интерфейсы настольных сканеров

Все современные модели настольных сканеров используют для подключения к компьюте­ру следующие интерфейсы: параллельный порт, SCSI и USB.

Сканеры для слайдов

В этих сканерах механизм подачи оригинала ориентирован на слайды 35 мм или фото­пленку. В этих сканерах используется большое оптическое разрешение (1 900-2 700 dpi) и особо точный механизм подачи оригинала. В связи с этим сканеры для слайдов стоят доволь­но дорого и потому занимают незначительную часть рынка сканирующих устройств,

Некоторые модели сканеров для слайдов позволяют сканировать оригиналы размером 4х5 дюймов (101,6х127 мм). Чаще все­го с этими сканерами поставляется программное обеспечение для корректировки цвета.

Сканеры для фотографий

Эти сканеры появились относительно недавно и предназначены для сканирования как фо­топленки 35 мм, так и фотографий. В настоящее время такие сканеры выпускают только две фирмы — Hewlett Packard и Actec.

При пе­чати отсканированной фотографии не все модели принтеров смогут напечатать ее с разре­шением более 300 dpi. Следовательно, нет смысла сканировать с большим разрешением. поскольку часть информации будет утеряна при печати. А слайд размером 24х36 мм необхо­димо отсканировать с наибольшим разрешением, так как детали такого изображения могут быть очень малы. Сканирование с низким разрешением негативов и слайдов приведет к тому, что часть информации будет утеряна еще в процессе сканирования.

Барабанные сканеры

Несмотря на то, что настольные сканеры можно дополнить специальными модулями для сканирования слайдов, более качественного результата можно добиться, используя барабан­ные сканеры. Они обеспечивают оптическое разрешение 8 000 dpi (настольные сканеры вы­сокого уровня обеспечивают разрешение 3 000 dpi) и применяются в основном в допечатной подготовке высококачественной полиграфической продукции — полноцветных журналов, каталогов и т.д.

В барабанном сканере оригинал прикрепляется к цилиндру, который вращается со скоро­стью нескольких тысяч оборотов в минуту. Луч освещает вращающийся цилиндр, и сканиро­ванное изображение преобразуется в цифровой формат.

Благодаря высокому оптическому разрешению барабанный сканер обеспечивает качест­венное сканирование деталей изображения и широкий диапазон воспроизведения светлых и темных токов (динамический диапазон). В не­которых моделях барабанных сканеров можно выполнять и цветоделение сканируемого об­разца. Стоимость подобных устройств колеблется в пределах 10-30 тыс. долларов

TWAIN

Независимо от используемого интерфейса, сканер не сможет работать без соответствую­щего драйвера. Один из стандартов этих драйверов называется TWAIN.

Перед появлением стандарта ТWAIN каждый сканер поставлялся с собственным драйве­ром, который мог работать только с определенной программой обработай изображений или распознавания текста.

Стандарт ТWAIN был разработан в 1992 году группой производителей (175 участников) аппаратного обеспечения  Oн представляет собой специфический аппаратный драйвер, который интегрирован в программы распознавания текста, обработки изображений, тексто­вый процессор и другие виды программного обеспечения. ТWAIN-совместимые программы могут использовать любое устройство, поддерживающее стандарт ТWAIN, которое установ­лено в системе. ТWAIN -совместимые устройства (сканеры и, с недавнего времени, цифровые камеры) поставляются с драйвером, который позволяет получать доступ к этому устройству всем программам, в которых установлена поддержка ТWAIN. Если в системе используется два ТWAIN-совместимых устройства, то программа может получить доступ к любому из них (если, конечно, сама поддерживает стандарт ТWAIN), несмотря на то что каждое устройство использует собственный драйвер.
